序號

名稱

數量

生產廠家

備注

1

數控係統

1套

GSK980TDi

2

主電機

1套

GSK

11kw

3

X/Z電機

1/1套

GSK

10N帶抱閘

4

刀塔電機

1

偉創/台達

1.0kw

5

單元主軸

1套（A2-6）

雙強（加長版）

長城P4（CSC）

6

X/Z絲杠軸承

2套

日本NACHI

配對軸承

7

X/Z導軌

45滾柱8個滑塊

南京工藝/台灣/可選

P級重預壓

8

X/Z絲杠

2條4008/4012

南京工藝/THK/可選

C3級

9

刀塔

1套3圓1方

台灣聯基

伺服刀塔8/12工位

10

切削液水汞

1套370W

利歐

高壓型

11

潤滑係統

1套

台州千通

自動潤滑

12

X/Z聯軸器

各1

Bright國產

標準件

13

液壓卡盤/油缸

1套

京速

8寸

14

液壓尾座

1套

自產

手動調整/自動鎖緊

15

液壓站

1套

台州產

2.2kw/65升

16

鑄件

全套

國產

HT250

17

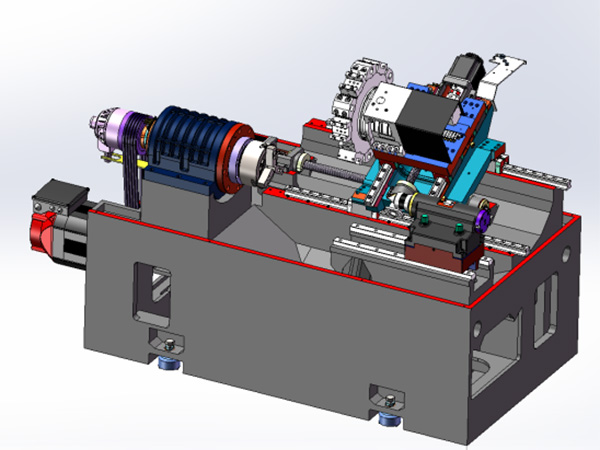

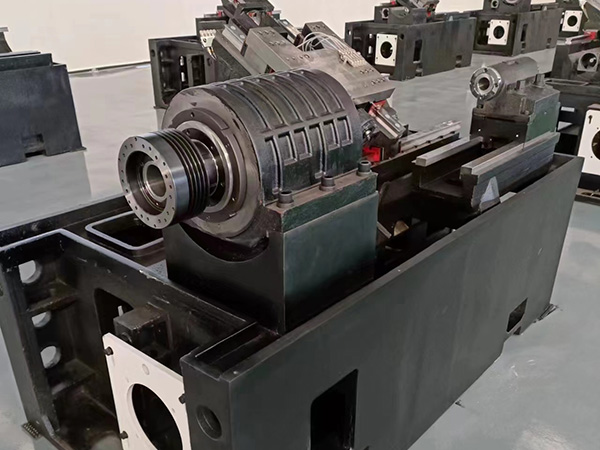

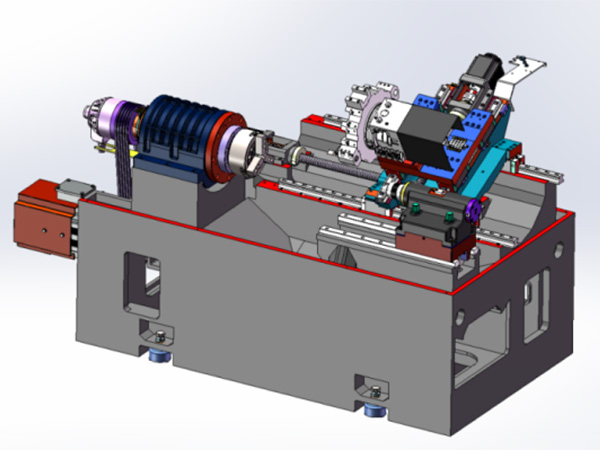

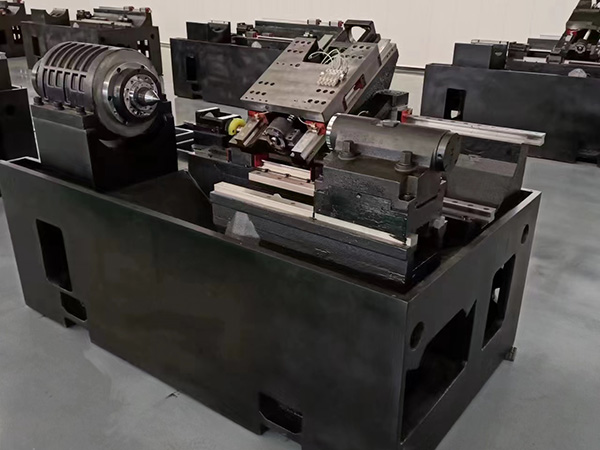

床身結構

1

國產

日式瀧澤30°高低軌

項目

單位

規格

備注

回轉直徑

mm

550

X軸行程

mm

240

Z軸行程

mm

600

大切削直徑

mm

420

大加工長度

mm

550

標準加工直徑

mm

280

主軸形式

A2-6

拉管通孔

mm

52

主軸通孔

mm

62

主軸轉速

r/min

50-3000

低重心高剛性

卡盤直徑

Inch/mm

8寸/200

中空

X、Z軸重複精度

mm

±0.003

X、Z軸定位精度

mm

±0.005

X軸快速移動

m/min

15-25

重預壓滾柱導軌

Z軸快速移動

m/min

15-25

重預壓滾柱導軌

刀架形式/刀盤直徑

--/mm

330/340/380

80/100中心高8/12工位

尾座行程

mm

300

尾座套筒行程

mm

100

尾座套筒錐度

MT.

莫氏5號

刀具尺寸

mm

25*25

標配1個方刀座

鏜刀杆直徑

mm

32

標配3個圓刀座

機床毛重

Kg

3700

床身水箱一體式

機床尺寸長/寬/高

mm

2400/1600/1750

序號

附件名稱

數量

備注

1

地腳墊鐵

4個

國產

2

卡盤工具

1套

國產

3

排屑機

1套

國產
