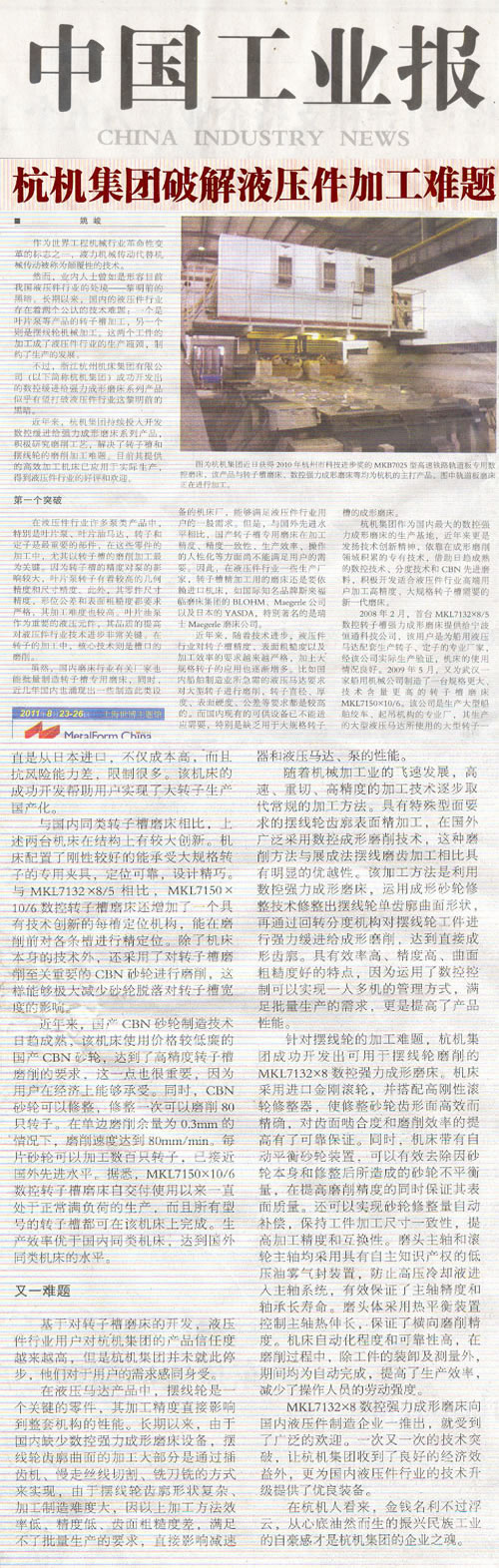

中國工業報：绿巨人草莓丝瓜樱桃秋葵榴莲污免费版集團破解液壓件加工難題

作為世界工程機械行業革命性變革的標誌之一，液力機械傳動代替機械傳動被陳偉顛覆性的技術。

然而，業內人士曾如是形容目前國內液壓行業的處境，--黎明前的黑暗。長期以來，在國內的液壓件行業存在二個公認的技術難題，一個是葉片泵等的轉子槽加工，另一個是擺線轉子泵、擺線液壓馬達和擺線針輪減速機等機械裝置的擺線輪的機械加工。這二個工件的加工成了液壓件行業的生產瓶頸，製約了生產的發展。近年來，绿巨人草莓丝瓜樱桃秋葵榴莲污免费版集團成功開發出數控緩進給強力成形磨床係列產品，並積極研究磨削工藝，解決了轉子槽和擺線輪的磨削加工難題，已為用戶提供了高效加工機床應用於實際生產，得到液壓件行業的好評和歡迎。

MKL7150×10/6數控轉子槽磨床

在液壓件行業生產的許多泵類產品中，特別是葉片泵、葉片油馬達，轉子和定子是最重要的部件，在這些零件的加工中，尤其以轉子槽的磨削加工最為關鍵。因為轉子槽的精度對泵的影響較大，葉片泵轉子有著較高的幾何精度和尺寸精度，在它的圓周上開有葉片槽，葉片裝在槽內，槽的根部的圓R與壓力油相通。葉片槽與半徑方向成一斜角，斜度為10°～14°,YB型葉片泵一般采用13°。以減少葉片所受的力，使葉片運動靈活，並能增強轉子的強度。轉子材料為38CrMoAlA，轉子槽表麵氮化，12槽寬2.5H7(+0.010)mm,對軸心線的對稱度為0.03mm,槽內側麵相互平行度為0.005mm,表麵粗糙度Ra0.2μm。零件尺寸精度，形位公差和表麵粗糙度都要求高，槽窄而深，加工難度較高。葉片油泵作為重要的液壓元件，其品質的提高對液壓件行業技術進步非常關鍵。在轉子的加工中，核心技術是槽口的磨削。

雖然，多年來國內磨床行業有關廠家也能批量製造轉子槽專用磨床，近幾年國內又湧現了一些製造此類設備的生產廠，能夠滿足液壓件行業用戶的一般需求。但是，與國外先進水平相比，國產轉子槽專用磨床在加工精度、精度一致性、生產效率、操作的宜人性諸方麵尚不能滿足用戶的需要。因此，在液壓件行業一些生產廠家，轉子槽精加工用的磨床還是要依賴進口德國等國的機床，如國際斯來福臨磨床集團的BLOHM、Maegerle公司以及日本的YASDA，特別著名的是瑞士Maegerle磨床公司。

近年來，隨著技術進步，液壓件行業對轉子槽精度、表麵粗糙度以及加工效率的要求越來越高，加上大規格轉子的應用也越來越多。比如國內的船舶製造業所急需的液壓馬達要求對大型轉子進行磨削，轉子直徑達295mm，厚度195mm，全槽需要淬火後磨削加工，表麵硬度HRC60±3，槽寬尺寸公差要求在0.01mm以內，平行度等精度要求均（jun1）在0.007mm內，這些要求都是較高的。而常見的轉子規格外徑一般僅在80mm以內，長度在60mm以內。顯然，國內現有的可供設備已不能適應需要，特別是缺乏用於大規格轉子槽的成形磨床。

杭州機床集團公司作為國內專業的數控強力成形磨床的生產基地，近年來更是發揚技術創新精神，依靠多年來在成形磨削領域積累的專有技術，借助近年來日趨成熟的數控技術、分度技術和CBN先進磨料，積極開發適合液壓件行業高端用戶加工高精度、大規格轉子槽的需要的新一代磨床。

2008年2月，首台MKL7132×8/5數控轉子槽強力成形磨床提供給寧波恒通科技公司，該用戶是為船用液壓馬達配套生產轉子、定子的專業廠家，經該公司實際生產驗證，機床的使用情況良好。緊接著於2009年5月，又為武漢一家船用機械公司製造了一台規格更大、技術含量更高的轉子槽磨床。該公司是生產大型船舶絞車、起吊機構的專業廠，其生產的大型液壓馬達所使用的大型轉子一直是從日本進口，不僅成本高，而且抗風險能力差，限製很多。該機床的成功開發幫助用戶實現了大轉子生產國產化。

與國內同類轉子槽磨床相比，上述二台機床在結構上有較大創新。機床配置了剛性較好的能承受大規格轉子的專用夾具，定位可靠，設計精巧。與MKL7132×8/5相比，MKL7150×10/6數控轉子槽磨床還增加了一個具有技術創新的每槽定位機構，能在磨削前對各條槽進行精定位。（這個裝置擬申請國家專利） 除了機床本身的技術外，還采用了對轉子槽磨削至關重要的CBN砂輪進行磨削，這樣能夠極大減少砂輪脫落對轉子槽寬度的影響。近年來，國產CBN砂輪製造技術日趨成熟，該機床使用價格較低廉的國產CBN砂輪，達到了高精度轉子槽磨削的要求，這一點也很重要，因為用戶在經濟上能夠承受。同時，CBN砂輪可以修整，修整一次可以磨削80隻轉子。在單邊磨削餘量為0.3mm的情況下，磨削速度達到80mm/min。每片砂輪可以加工數百隻轉子，已接近國外先進水平。據悉，MKL7150×10/6數控轉子槽磨床自交付使用以來一直處於正常滿負荷的生產，而且所有型號的轉子槽都可在該機床上完成。生產效率優於國內同類機床，達到國外同類機床的水平。

擺線輪是擺線輪減速器和液壓馬達的關鍵零件，其加工精度直接影響到整套機構的性能。長期以來，由於國內缺少數控強力成形磨床設備，擺線輪齒廓曲麵的加工大部分是通過插齒機、慢走絲線切割、銑刀銑的方式來實現，由於擺線輪齒廓形狀複雜、加工製造難度大，因以上加工方法效率低、精度低、齒麵粗糙度差，滿足不了批量生產的要求，直接影響減速器和液壓馬達、泵的性能。

隨著機械加工業的飛速發展，高速、重切、高精度的加工技術逐步取代常規的加工方法。具有特殊型麵要求的擺線輪齒廓表麵精加工，在國外廣泛采用數控成形磨削技術，這種磨削方法與展成法擺線磨齒加工相比具有明顯的優越性。該加工方法是利用數控強力成形磨床，運用成形砂輪修整技術修整出擺線輪單齒廓曲麵形狀，再通過回轉分度機構對擺線輪工件進行強力緩進給成形磨削，達到直接成形齒廓。具有效率高，精度高，曲麵粗糙度好的特點，因為運用了數控控製可以實現一人多機的管理方式，滿足批量生產的需求，更是提高了產品性能。

針對擺線輪的加工難題，杭機集團成功開發出可用於擺線輪磨削的MKL7132×8數控強力成形磨床。機床采用進口金剛滾輪，並搭配高剛性滾輪修整器，使修整砂輪齒形麵高效而精確，對齒麵齧合度和磨削效率的提高有了可靠保證。同時，機床帶有自動平衡砂輪裝置，可以有效去除因砂輪本身和修整後所造成的砂輪不平衡量，在提高磨削精度的同時保證其表麵質量。還可以實現砂輪修整量自動補償，保持工件加工尺寸一致性，提高加工精度和互換性。磨頭主軸和滾輪主軸均采用具有自主知識產權的低壓油霧氣封裝置，防止高壓冷卻液進入主軸係統，有效保證了主軸精度和軸承長壽命。磨頭體采用熱平衡裝置控製主軸熱伸長，保證了橫向磨削精度。機床自動化程度和可靠性高，在磨削過程中，除工件的裝卸及測量外，期間均為自動完成，提高了生產效率，減少了操作人員的勞動強度。

MKL7132×8數控強力成形磨床向國內液壓件製造企業以推出，就受到了廣泛的歡迎。一次又一次的技術突破，讓绿巨人草莓丝瓜樱桃秋葵榴莲污免费版集團收到了良好的經濟效益外，更為國內液壓件行業的技術升級提供了良好的裝備。

在绿巨人草莓丝瓜樱桃秋葵榴莲污免费版人看來，金錢名利不過是浮雲，從心底油然而生的振興名族工業的自豪感才是绿巨人草莓丝瓜樱桃秋葵榴莲污免费版集團的企業之魂。
