精密型臥軸矩台平麵磨床

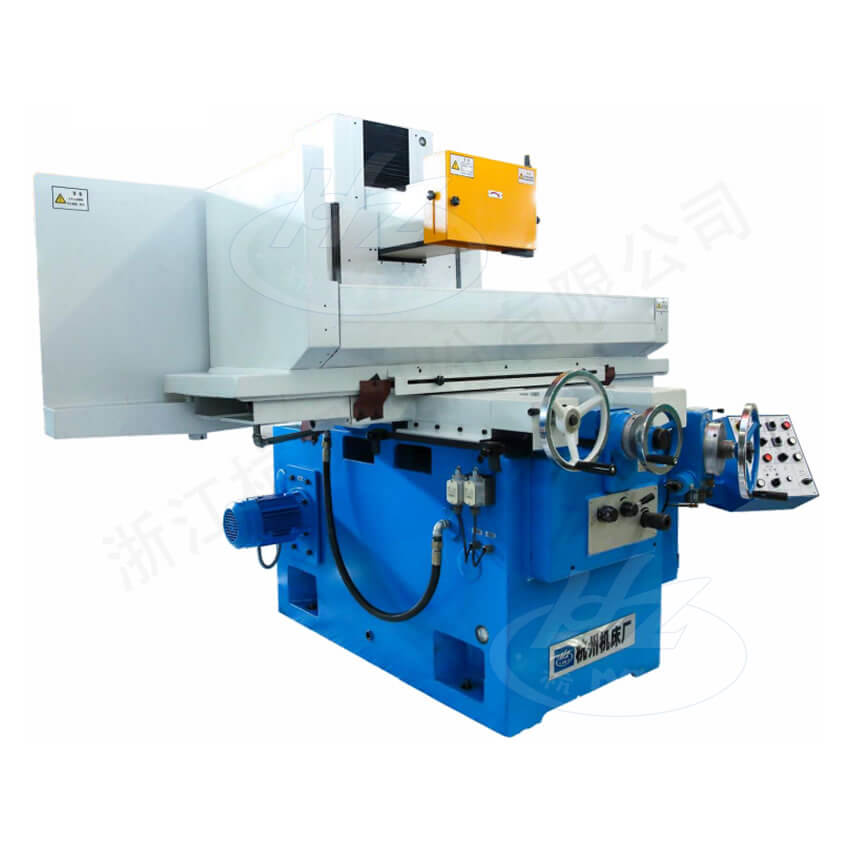

HZ-63A/CK HZ-64A/CK 精密程控臥軸矩台平麵磨床

產品介紹

本係列平麵磨床是在吸收、消化國外先進技術的基礎上研製而成的。機床用砂輪周邊磨削工件的平麵，也可用砂輪的端麵磨銷工件的槽和凸緣側麵。由於技術發展和市場需求，對該係列機床進行了控製方式、磨削高度和功能配置等方麵的更新。基礎機型的型號更新為HZ-64A/CK。

隨機附件
電磁吸盤	1塊	砂輪修整器（不附金剛石砂輪刀）	1副
砂輪平衡心軸	1副	砂輪平衡架	1件
砂輪卡盤連砂輪	2套	機床調整墊鐵	1套
特殊附件（另行計價）
液壓砂輪修整器（裝在磨頭上的）	1支	橫向微進給機構	1套

產品特點

■ 機床采用十字拖板移動式。液壓係統結構新穎，工作台縱向運動采用雙油缸驅動。

■ 拖板橫向進給采用油馬達和滾珠絲杆付驅動，運動平穩可靠，噪聲小。

■ 磨頭主軸軸承采用精密滾動軸承，剛性好，磨削效率高。

■ 電氣采用集成電路，配有程序控製的自動磨削循環和垂直進給量預選機構，自動化程度高。

■ 機床結構緊湊輕巧，占地麵積小，外形美觀。

規格參數

可根據用戶需要，每個規格有四種控製方式的產品可供選擇。
HZ-64A/CK	程控	操作與運動控製方式與原HZ-64控製方式相同（垂直進給可手動，也可程控自動，工作台縱向油缸驅動，橫向油馬達驅動，可連續、斷續進給）；電路上邏輯電路控製改PLC控製。

可根據用戶需要，每個規格有四種控製方式的產品可供選擇。

HZ-64A/CK

程控

操作與運動控製方式與原HZ-64控製方式相同（垂直進給可手動，也

可程控自動，工作台縱向油缸驅動，橫向油馬達驅動，可連續、斷續進

給）；電路上邏輯電路控製改PLC控製。

型號：				HZ-63A/CK	HZ-64A/CK
工作台	工作台麵尺寸（寬×長）		mm	300×630	400×630
	最大磨削尺寸（寬×長×高）		mm	300×630×450	400×630×450
	工作台手動移動量	縱向	mm	750
	工作台手動移動量	橫向	mm	320	420
	工作台速度（無級）		m/min	0.5-25
	工作台T型槽數×寬度			3×18
	工作台承載量（包括吸盤）		mm	220	320
磨頭	砂輪軸中心至工作台距離		mm	625
	縱向手輪每轉工作台移動		mm	47
	橫向手輪每轉拖板移動		mm	5
	橫向手輪刻度盤每格刻度值		mm	0.02
	橫向微動把手刻度盤每大格刻度值		mm	0.005
	砂輪軸轉速		rpm	1440
	磨頭垂直進給	自動	mm	0.002-0.03
	磨頭垂直進給	手動	mm/次	0.002
	砂輪尺寸(外徑×寬×內徑)		mm	Φ350×32×Φ127	Φ350×40×Φ127
電機功率	電機總功率（約）		kW	6.17
電機功率	磨頭電機功率		kW	4
工作精度	加工表麵對基麵的平行度		mm	300:0.003	300:0.005
工作精度	表麵粗糙度		μm	Ra0.32	Ra0.63
機床重量	淨重		kg	2575	2760
機床重量	毛重		kg	3450	3600
外形尺寸（長×寬×高）			mm	2300×1892×1860	2300×2000×1860
包裝箱尺寸（長×寬×高）			mm	2600×2150×2250	2600×2250×2250
