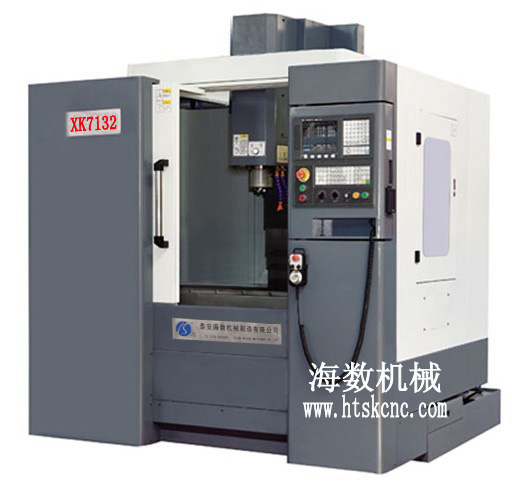

一、XK7132立式數控銑床產品簡介與用途

該產品是X、Y、Z三軸伺服控製立式數控銑床，主軸為伺服電機驅動。整體布局緊湊合理，質量性能穩定可靠，X、Y、Z三軸聯動可實現對二維麵、三維麵進行切屑加工，對各種盤類、板類、殼體、模具等複雜零件在一次裝夾中能夠完成鑽、銑、擴、鉸、等多種工序加工，適合於中、小型零件的高效加工製造，對複雜、高精度零件的加工更顯其優越性。

二、XK7132立式數控銑床主要結構特點

1、機床基礎件均采用高強度鑄件，超寬的機床底座設計，單立柱結構配有高速 主軸為機床提供佳的結構支撐及佳的切削剛性表現。

2、床身、立柱、滑座、工作台及主軸箱內具有加寬加強筋和角支撐板，各結合麵均經過手工刮研，保證了整體結構的剛性和精度的保持。

3、X、Y、Z三向進給采用大螺矩，高精度，滾珠絲杠，由台灣絲杠配套製造，螺紋精度為三級精度，大快移達14m/min，三軸伺服電機與絲杠采用直聯形式，采用無間隙彈性聯軸器，傳動無間隙，轉動慣量小，傳動剛度高，保證了機床的定位精度；絲杠支承采用預拉伸結構，大大降低了機床長時間運轉中熱變形對精度的影響。

4、主軸采用台灣8000rpm高速、高精度主軸單元，配有日本進口NSK軸承，自動打刀裝置。主軸采用中心吹氣結構，換刀前對主軸內錐孔和刀具柄部進行清洗，去除殘留物，確保主軸的高精度和剛性。

5、機床冷卻采用120W   20L/min大流量冷卻泵，高壓衝屑並充分提供冷卻。

6、機床潤滑采用電動泵集中自動潤滑裝置，定時、定量的對絲杠和導軌麵自動間歇式潤滑，穩定、可靠。

7、X 、Y、Z三軸導軌絲杠都采用密閉防護、保證絲杠及導軌的清潔，確保機床的傳動及運動精度，機床外防采用全封閉結構設計，安全可靠。

8、數控係統標準配置：廣數GSK980伺服係統，功能齊全，操作簡便。

9、數控係統可選配：華中HNC、北京KND、德國SIEMENS、日本FANUC

10、可選配數控分度頭等。

三、XK7132立式數控銑床主要技術參數
