數控車削中心出口美國

來源：芒果视频污數機械製造有限公司發布日期：2013-10-31 18:28:27 訪問次數：

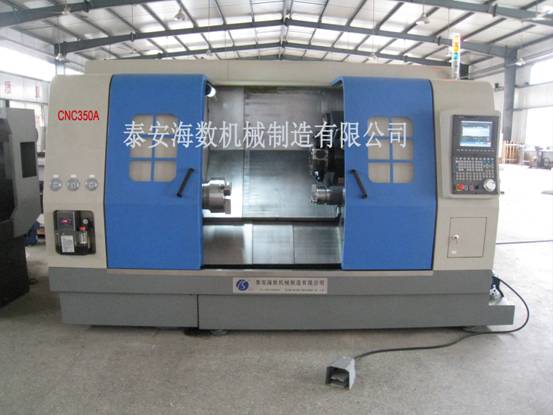

CNC（A）係列數控車削中心

CNC（A）係列數控車削中心是芒果视频污數公司新推出的高端數控機床，並打入美國市場。說明公司產品在質量、性能、功能和配置方麵已進入高端領域。歡迎國內外新老客戶選購。

CNC（A）係列數控車削中心是一種專業加工:軸承；電動機端蓋；齒輪用經濟、實用型加工機床，一次裝夾可以對各類盤零件兩端麵進行加工成型；雙主軸同步相對運動夾持零件，可確保盤類零件的同軸度；產品結構成熟，性能質量穩定可靠，采用10B; 3個進給軸+2個主軸係統；整體式傾斜床身,三軸滾珠直線導軌；12工位雙麵伺服動力刀塔,它是國內使用量大，覆蓋麵廣的一種數控機床,廣泛地應用於汽車、石油、軍工等多種行業的機械加工.該係列機床品種規格齊全，可以實現盤類件和短軸類件的內外表麵，錐麵、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。根據用戶的需求，可選配不同的數控係統和附件。

主要技術參數：

序號	項目	單位	技術參數
序號	項目	單位	CNC150A	CNC250A	CNC350A	CNC450A	CNC550A
1	床身大回轉直徑	mm	150	250	350	450	550
2	大車削長度	mm	750/1000/1500
3	大車削直徑	mm	100	200	300	400	500
4	主軸端部型式及代號	mm	A6	A6	A8	A8	A12
5	液壓卡盤1	mm	Φ80 (4＂)	φ160 (6＂)	φ200 (8＂)	φ250 (10＂)	φ300 (12＂)
6	液壓卡盤2	mm	Φ80 (3＂)	φ100 (4＂)	Φ135 (5＂)	Φ160 (6＂)	Φ200 (8＂)
7	主軸前端錐孔錐度		1:20
8	主軸孔徑	mm	38	40	50	60	75
9	2-伺服主軸轉速範圍	rpm	0-4000
10	X/Z/B快移速度	mm/min	40000
11	Cs1，Cs2主伺服電機功率	kW	3.7	5.5	7.5	11	15
12	C軸（刀塔動力軸）電機功率	kw	2.2	3.7	3.7	5.5	5.5
13	X/Z軸電機大扭矩	N.m	6	10	10	10	15
14	Y軸行程（可選）	mm	+20/-20	+25/-25	+35/-35	+45/-45	+55/-55
15	B軸（副主軸）電機大扭矩	N.m	10	15	15	15	20
16	電力規格	v	380±10%. 50Hz±1Hz
17	刀塔轉位時間(一工位)	s	1.6(臥12)
18	刀塔轉位重複定位精度	mm	0.005"
19	X軸行程	mm	100	150	200	300	350
20	Z軸行程	mm	1100/1350/1850
21	B軸(副主軸)行程	mm	1400/1650/2150
22	C軸（刀塔動力軸）高轉速	rpm	4000
23	雙軸動態對接同軸度	mm	0.004	0.004	0.005	0.005	0.005
24	液壓伺服刀塔形式		臥式12工位伺服動力刀塔
25	刀塔油缸夾持力	kg	2350	2350	4240	4240	4524
26	刀塔油壓動力源	kg/cm²	30	30	40	40	45
27	動力刀座規格		VDI30 DIN5480	VDI30 DIN5480	VDI40 DIN5480	VDI40 DIN5480	BMT60 -ER32
28	刀杆尺寸	mm	□16×16	□20×20	□20×20	□25×25	□25×25
29	機床重量	kg	3500	4200	5000	6200	7500
30	外形尺寸（長×寬×高）	mm	2700/3000/3500×1650×1900
